AC雙工位搖籃五軸加工中心SDSK1780YIW-2R-BT30(技術規格書)

日期:03-11    屬于:新品發布
AC雙工位搖籃五軸加工中心SDSK1780YIW-2R-BT30(技術規格書

深圳市精雕數控設備有限公司
地址:深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話:0755-29423909、0755-29588251
手機:13924586646 周先生(微信同號)
抖音號:SDSK20211688
郵箱:sz_jdsk@163.com
公司官網:www.pjhx.net
鋁型材加工中心官網:www.szjdsk.cn
新能源汽車配件網: www.szjdsk.cn

一、機器簡介:
1、SDSK1780YIW-2R-BT30機型是專門為客戶量身定做的AC雙工位搖籃五軸加工中心;定梁式龍門結構; 運動方式為Y軸工作臺前后移動,X軸機頭左右移動,Z軸主軸上下移動,工作臺上配AC雙工位搖籃五軸轉臺,A軸圓盤工作臺可擺動角度±120°,2C軸圓盤工作臺可轉動角度360°
2、配TAR-250CR-2R-450-AC軸雙工位搖籃五軸可完成五軸聯動加工。
3、特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密五體體加工、高光、雕銑、鉆孔、攻絲加工。

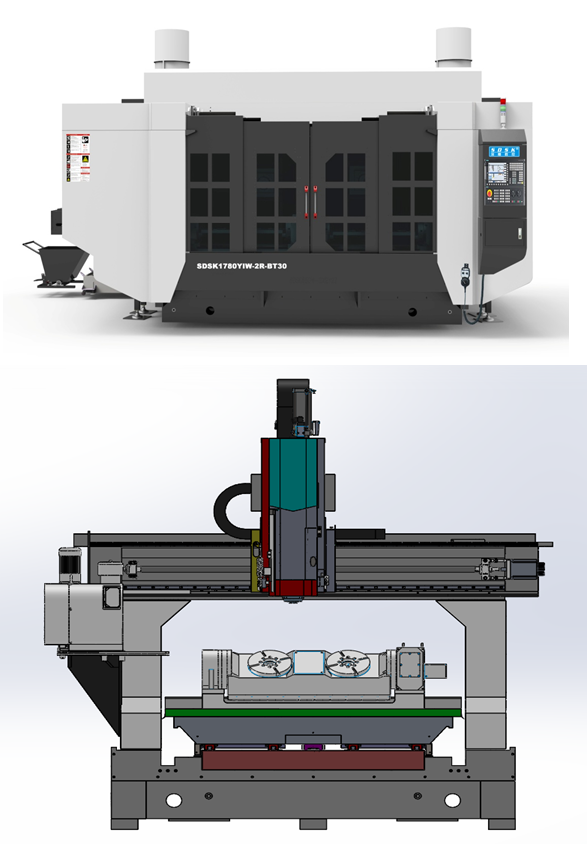

(圖片僅供參考,以實物為準)
二、機器主要配置清單(單位:mm)
規      數量 原產地
西門子五軸數控系統;(帶RTCP功能)(待確認)
面板:
驅動器:
驅動器:(3臺)
驅動器:
X/Y軸:
Z軸:
A軸:
C1C2軸:
主軸驅動器:
電纜整套;
全套 德國
XYZ軸用 臺灣上銀/銀泰精密級滾柱直線導軌
 (或同等級品牌)
全套 臺灣
XYZ軸用 臺灣TBI/上銀/銀泰 精密研磨級滾珠絲桿
(或同等級品牌)
全套 臺灣
XY軸配雷尼紹光柵尺、讀數頭(可另選配)
 (或同等級品牌)
英國
TAR-250CR-2R-450-AC軸雙工位搖籃五軸轉臺(另有說明書)
(或同等級品牌)
  臺灣
電主軸BT30-11-125-24000,氣動換刀、帶編碼器
(備注:可選配中心出水)可另
1 深圳
圓盤式刀庫-16 (安裝于機器立柱左側) 1 浙江
大理石(花崗巖)床身 1 山東
鑄鐵機械零配件 1 自制
配電柜恒溫系統(雷德) 1 東莞
施耐德電氣配件施耐德 1 天津
TBI/NSK/KOYO  P級角接觸配對軸承
(或同等級品牌)
全套 進口
主軸水冷機 (雷德) 1 東莞
電子手輪(昱普) 1 廣州
對刀儀(深圳精雕 1 自制
X/Y/Z軸配三防布風琴罩 1 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
自動潤滑油泵(寶騰) 1 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
水泵(斯納爾) 1 常州
噴水裝置 1 自制
機床附件 1 深圳
刀柄/配大小全套縮咀(三合) 5 深圳
三、設備主要技術參數:(單位:mm)
機型 SDSK1780YIW-2R--HSK-40E
外型尺寸 長3500*寬2680*高3500左右
鋁工作臺尺寸XY 1700*800 (T型槽M14)
龍門寬度 1760
主軸鼻端至臺面 最高830~最低380
X/Y/Z/A/C行程 X﹕1750
Y﹕830
Z﹕450
搖籃五軸盤面直徑 Φ250*2
盤面距離 450
工作臺擺動角度  (A) ±120°
工作臺轉動角度 (C1C2軸) 360°
工作臺擺動速度(A軸) 100rpm
工作臺轉動速度(C1C2軸) 100rpm
最大快移速度XYZ X﹕48米/分鐘
Y:48米/分鐘
Z:30米/分鐘
最大加工速度 12米/分鐘
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.015mm
整機定位精度XYZ ±0.015mm
局布定位精度XYZ 300mm ±0.008mm
重復定位精度XYZ 0.004mm
定位精度(A) ±5(arcsec)
定位精度(C1C2) ±5(arcsec)
重復定位精度(A) <4(arcsec)
重復定位精度(C1C2) <4(arcsec)
電主軸數 1
電主軸電機功率 11KW
電主軸扭 11.8N.m
圓盤式刀庫 16
換刀方式 自動
主軸轉速 24000rpm/min
夾持刀柄 BT30
對刀方式 自動
臺面承受負荷 1000Kg
額定電壓 380V/50HZ
整機最大功率 25KW左右
整機重量 7000Kg左右


六、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. 電主軸 12. 剛性攻牙功能
3. 自動潤滑系統 13. 電氣箱熱交換器
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. 刀柄5個(含拉釘、扳手)
6. 工作燈 16. 鎖刀座
7. 警示燈 17.  M12馬鐵
8. 主軸吹氣裝置 18.
9. 傳輸線 19. 鎖咀  ER25(4-12)  1套
10. 半封閉式護罩 20. 護罩
七、機器環境及硬件設施要求﹕
序號 環境項目 項目要求標準
1. 電源要求 AC380V4P50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內
2. 空氣壓縮機 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min
3. 真空壓力 ≥0.6 mpa
4. 空氣干燥機 必須有空氣干燥機,帶自動排水功能
5. 環境噪音/振動 ≤75dba
6. 地面要求 地面要求平整,穩固,最高點與最低點相差不超過 5mm
7. 環境濕度 建議 45%-65%
8. 氣體水分含量 無水分
