| 序號 | 規 格 說 明 | 數量 |
|
|
大理石機身，大理石橫梁，鑄鐵機械零配件，外罩2mm鋼板、烤漆(不銹鋼水箱) | 全套 |
|
|
鋁工作臺尺寸，帶T型槽 | 1套 |
|
|
深雕數控系統（法蘭克技術基礎）/3軸伺服電機/主軸伺服驅動 | 全套 |
|
|
XYZ軸用 臺灣上銀 精密級直線導軌 | 全套 |
|
|
XYZ軸用 臺灣TBI 精密級研磨級滾珠絲桿 | 全套 |
|
|
電主軸 (型號BT30/7.5-125) 30000rpmin，7.5KW, 外徑125mm，帶編碼器 | 1個 |
|
|
臺灣圣杰16位或21位飛碟式刀庫(可選) | 1套 |
|
|
進口NSK P級角接觸配對軸承 | 全套 |
|
|
主軸水冷機 | 1臺 |
|
|
配電柜恒溫系統 | |
|
|
施耐德電氣配件 | |
|
|
電子手輪 | 1套 |
|
|
對刀儀 | 1個 |
|
|
X/Y/Z軸配三防布風琴罩 | 各1套 |
|
|
X/Y/Z軸配塑料拖鏈 | 各1套 |
|
|
自動潤滑黃油泵 | 1套 |
|
|
空氣過濾器 | 2套 |
|
|
噴水及水氣混合噴霧裝置 | 各2套 |
|
|
水泵LDPB 4-18/480W | 1套 |
|
|
機床附件 | 1套 |
|
|
BT30刀柄 | 2個 |

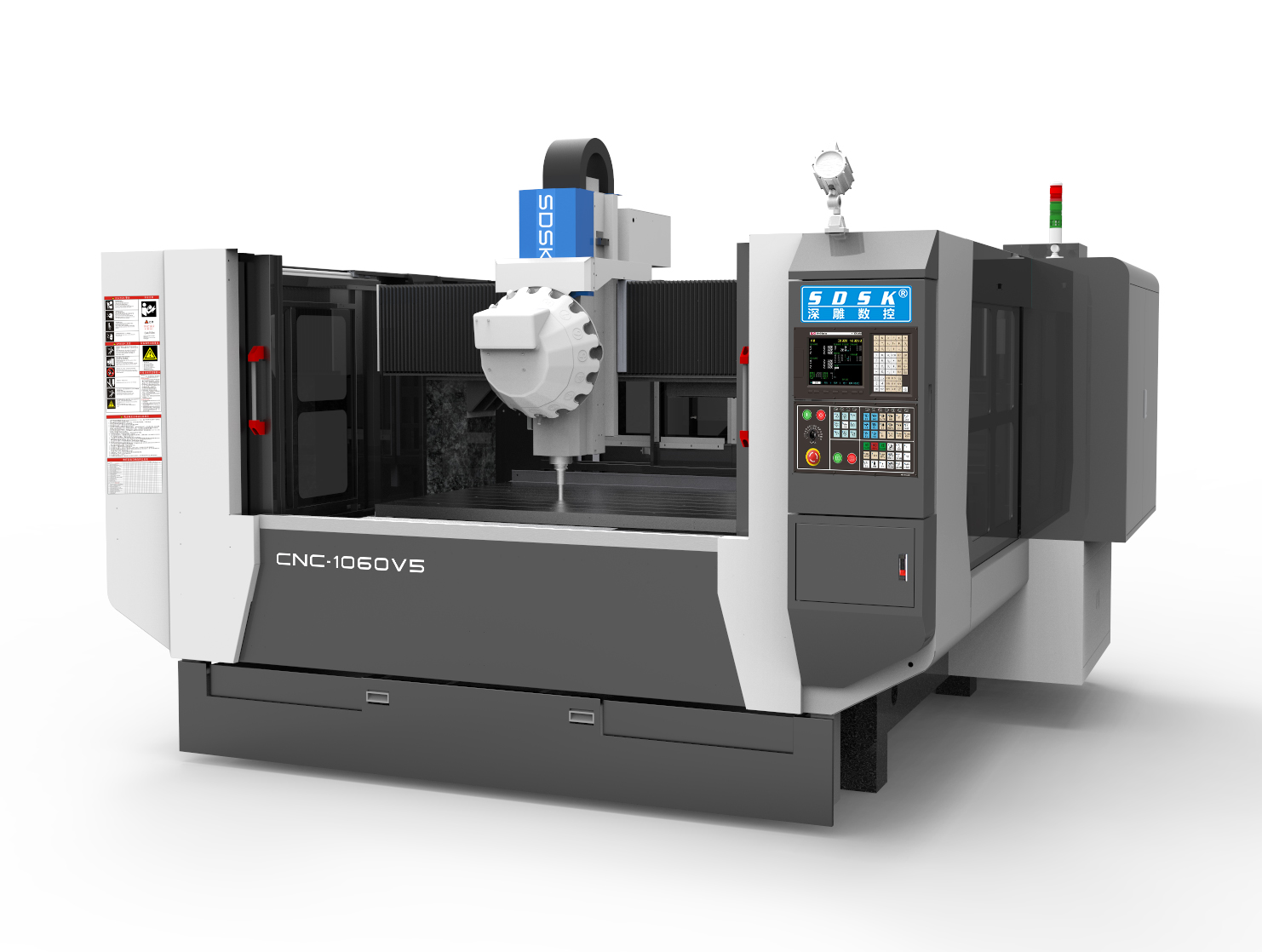

| 機型 | 1060V5 | 1380V5 | 1780V5 | 2080V5 | 2012V5 |
| 外型-長*寬*高 | 2300*2300*2500 | 2900*2700*2800 | 3100*2700*2800 | 3450*2700*3000 | 3450*3530*3000 |
| 工作臺尺寸 | 1000*600 | 1300*800 | 1700*800 | 2000*800 | 2000*1200 |
| 龍門寬度 | 1100 | 1400 | 1800 | 2100 | 2100 |
| 主軸鼻端至臺面 | 450 | 450 | 450 | 450 | 450 |
| X/Y/Z行程 | 1050*650*350 | 1350*850*350 | 1750*850*350 | 2050*850*350 | 2050*1250*350 |
| 最大空走速度 | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系統分辨率 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 三軸垂直度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 整機定位精度 | ±0.015mm | ±0.015mm | ±0.015mm | ±0.015mm | ±0.015mm |
| 局布定位精度 | 300mm±0.01mm | 300mm ±0.01mm | 300mm±0.01mm | 300mm ±0.01mm | 300mm ±0.01mm |
| 重復定位精度 | 0.005mm | 0.005mm | 0.005mm | 0.005mm | 0.005mm |
| 主軸數 | 1個 | 1個 | 1個 | 1個 | 1個 |
| 電主軸功率 | 7.5KW | 7.5KW | 7.5KW | 7.5KW | 7.5KW |
| 飛碟式刀庫/可選 | 16位/21位 | 16位/21位 | 16位/21位 | 16位/21位 | 16位/21位 |
| 換刀方式 | 自動 | 自動 | 自動 | 自動 | 自動 |
| 主軸轉速 | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min |
| 夾持刀柄 | BT30 | BT30 | BT30 | BT30 | BT30 |
| 對刀方式 | 自動 | 自動 | 自動 | 自動 | 自動 |
| 可裝料高度 | 300mm | 300mm | 300mm | 300mm | 300mm |
| 臺面承受負荷 | 1000Kg | 1000Kg | 1000Kg | 1500Kg | 1500Kg |
| 額定電壓 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整機最大功率 | 13.5KW | 13.5KW | 13.5KW | 14.5KW | 14.5KW |
| 整機重量 | 4300Kg | 4800Kg | 5600Kg | 6000Kg | 7000Kg |
| 參考價 含稅含運費 |
| 機型 | 2515V5 | 2520V5 | 3020V5 |
| 外型-長*寬*高 | 4550*4230*3000 | 4550*5500*3000 | 5300*5500*3000 |
| 工作臺尺寸X/Y | 2500*1500 | 2500*2000 | 3000*2000 |
| 龍門寬度 | 2600 | 2600 | 3100 |
| 主軸鼻端至臺面 | 450 | 450 | 450 |
| X/Y/Z行程 | 2550*1550*350 | 2550*2050 | 3050*2050*450 |
| 最大空走速度 | 48000mm/min | 48000mm/min | 40000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系統分辨率 | 0.001 | 0.001 | 0.001 |
| 三軸垂直度 | 0.015mm | 0.015mm | 0.015mm |
| 整機定位精度 | ±0.02mm | ±0.02mm | 士0.02mm |
| 局布定位精度 | 300mm ±0.01mm | 300mm ±0.01mm | 300 mm±0.01mm |
| 重復定位精度 | 0.005mm | 0.005mm | 0.005mm |
| 主軸數 | 1個 | 1個 | 1個 |
| 電主軸功率 | 7.5KW | 7.5KW | 7.5KW |
| 飛碟式刀庫/可選 | 16位/21位 | 16位/21位 | 16位/21位 |
| 換刀方式 | 自動 | 自動 | 自動 |
| 主軸轉速 | 30000rpm/min | 30000rpm/min | 30000rpm/min |
| 夾持刀柄 | BT30 | BT30 | BT30 |
| 對刀方式 | 自動 | 自動 | 自動 |
| 可裝料高度 | 300mm | 300mm | 300mm |
| 臺面承受負荷 | 2000Kg | 2000Kg | 2500Kg |
| 額定電壓 | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整機最大功率 | 17.5KW | 20KW | 22KW |
| 整機重量 | 9000Kg | 13000Kg | 16000Kg |
