輕型龍門加工中心/1380V5-BT40

上一產品：輕型龍門加工中心/1780V5-BT40

下一產品：輕型龍門加工中心BT40/3020L

產品描述

一、機器簡介：
SDSK1380V5-BT40機型是專門為客戶量身定做的輕型龍門加工中心;定梁式結構；配有臺灣圣杰16位飛碟式刀庫，換刀速度為2秒; 運動方式為Y軸工作臺前后移動，X軸左右移動，Z軸上下移動。機身采用頂級的花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀精密級直線導軌，臺灣TBI 研磨級滾珠絲桿，德國聯軸器，伺服電機，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，水循環冷卻液噴水系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、切割、鉆孔、攻絲等加工。
另可加裝第四旋轉軸、側銑頭、探頭功能。

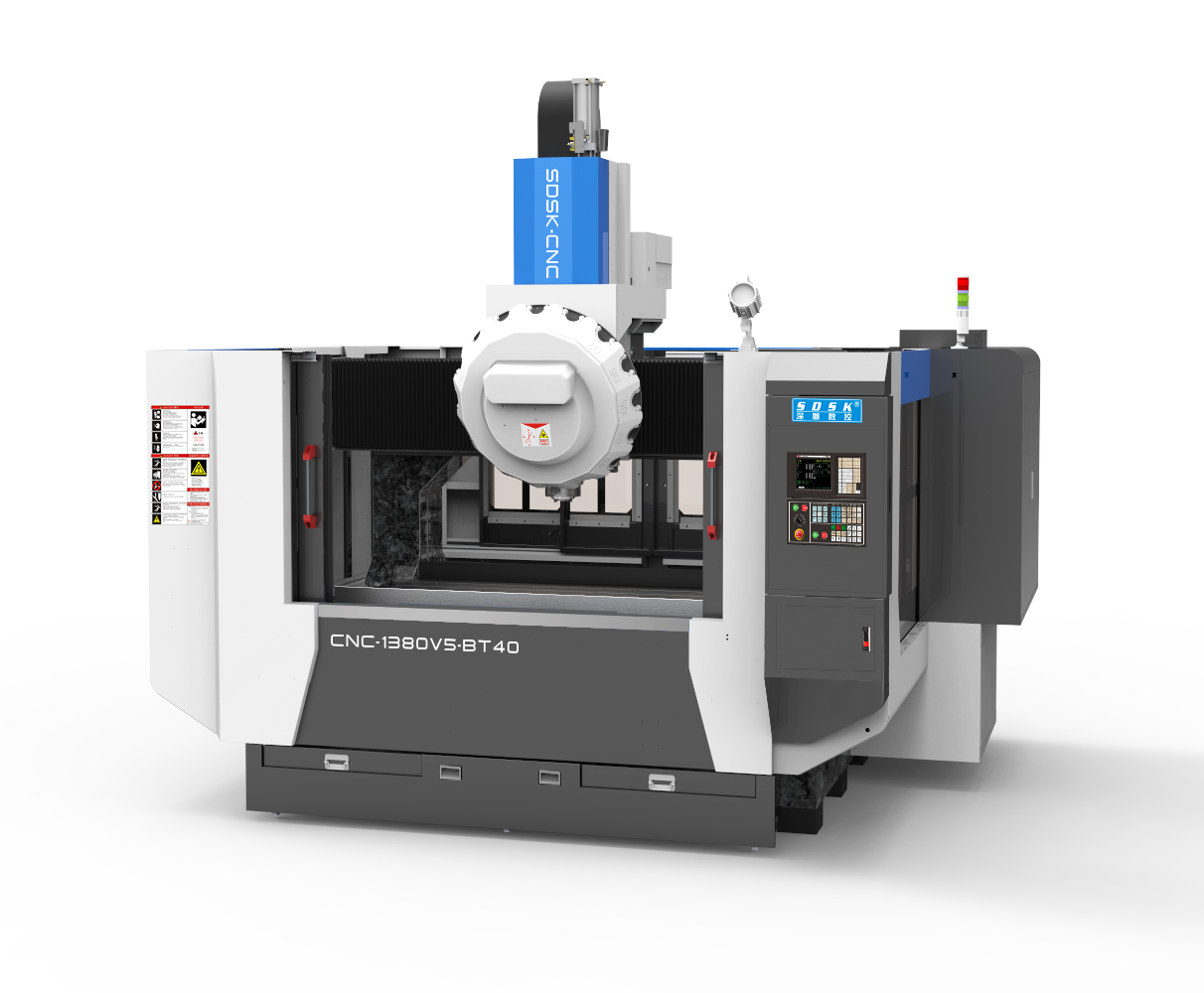

（圖片僅供參考，以實物為準）
二、、機器主要配置清單(單位:mm)

序號	規 格說明	數量
	外罩：2mm鋼板、烤漆(不銹鋼水箱)	1套
	鋁工作臺尺寸：X向1300，Y向800，厚度50，帶T型槽	1套
	大理石機身，大理石橫梁	1套
	鑄鐵機械零配件	1批
	XYZ軸用臺灣上銀精密級直線導軌	全套
	XYZ軸用臺灣TBI 精密級研磨級滾珠絲桿	全套
	深雕數控系統(法蘭克技術基礎)/3軸伺服電機/主軸伺服驅動7.5KW	全套
	臺灣大悅直結式長鼻主軸BT40-150-560-15000/帶冷卻出水口 (配油壓打刀缸)	1個
	臺灣圣杰16T飛碟式刀庫	1套
	配電柜恒溫系統	1套
	施耐德電氣配件	1批
	進口NSK/KOYO P級角接觸配對軸承	全套
	主軸油冷機	1臺
	電子手輪	1套
	對刀儀	1個
	X/Y/Z軸配三防布風琴罩	各1套
	X/Y/Z軸配塑料拖鏈	各1套
	自動潤滑油泵	1套
	空氣過濾器	2套
	噴水及水氣混合噴霧裝置	各1套
	水泵	1套
	機床附件	1套
	BT40刀柄/配大小全套縮咀（三合）	5個

三、設備主要技術參數：(單位:mm)

機型	SDSK1380V5-BT40
工作臺尺寸	1300*800 (T型槽M12)
龍門寬度	1360
主軸鼻端至工作臺面	最高645～最低145
X軸行程	1330
Y軸行程	850
Z軸行程	500
X/Y/Z最快移動速度	X40米/分鐘 Y48米/分鐘 Z30米/分鐘
最大加工速度	12000mm/min
控制系統	深雕數控系統
伺服系統	交流伺服
系統分辨率	0.001
三軸垂直度	0.015mm
整機定位精度	±0.02mm
局布定位精度	300內±0.01mm
重復定位精度	0.004mm
主軸數	1個
主軸伺服功率	7.5KW
主軸伺服轉矩	35.8N.m
主軸轉速	15000rpm/min
飛碟式刀庫	16位
換刀方式	自動
夾持刀柄	BT40
對刀方式	自動
可裝料高度	350mm
臺面承受負荷	1500Kg
額定電壓	380V/50HZ
整機最大功率	14.5KW
整機重量	5000Kg左右
外型尺寸	310027003450左右
